執行的計量檢定規程

JJG 188-2017《聲級計》、JJG 778-2005《噪聲統計分析儀》、JJG 449-2014《倍頻程和分數倍頻程濾波器》

頻率范圍

20 Hz～12.5 kHz

測量范圍

28～133 dB（A）；33～133 dB（C）；40～133 dB（Z）

級線性范圍

105 dB（A）

頻率計權

并行（同時）A、C、Z

時間計權

并行（同時）F、S、I

指示器

2.6寸彩屏顯示，分辨率240×320，顯示內容豐富,背光延時為常開時，亮度自動調節，其他可手動調節

主要測量指標

Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD和24小時自動測量的Ld，Ln，Ldn等。

注：x為A，C，Z，y為F,S,I，N為1～99用戶可選個整數

A/D采樣頻率

48k次/秒

24小時自動監測

每小時測量1次，每次測量時間可在1 min～1hour之間選擇，可連續測量多組24小時

儲存

32Mb，3300組帶分布圖的單統計分析結果

輸出接口

1) 交流輸出，輸出功率：150 mW，可接8 Ω監聽耳機
2) 直流輸出：輸出與當前顯示的聲壓級成比例的直流信號，15 mV/dB

3) RS232接口：與計算機通信，通過相關微型打印機可打印出測量結果及相關圖表

4) USB接口：與計算機通信，固件升級，符合USB1.1標準，兼容USB2.0標準

內部日歷時鐘

誤差小于1分鐘/月，可GPS授時、校時

電源

4節AA堿性電池，可連續使用30小時以上，滿足環境監測中對24小時連續監測的要求

外形尺寸

260×80×30

質量

0.35

工作環境

工作溫度范圍：-10 ℃～50 ℃；相對濕度：20 %～90 %；大氣壓力：65 kPa～108 kPa

校準

配套使用AWA6223F型多頻點校準器，滿足HJ 707-2014環境聲監測技術規范中對聲級校準器的要求

打印功能

AH40型點陣打印機，打印數據能長時間保存

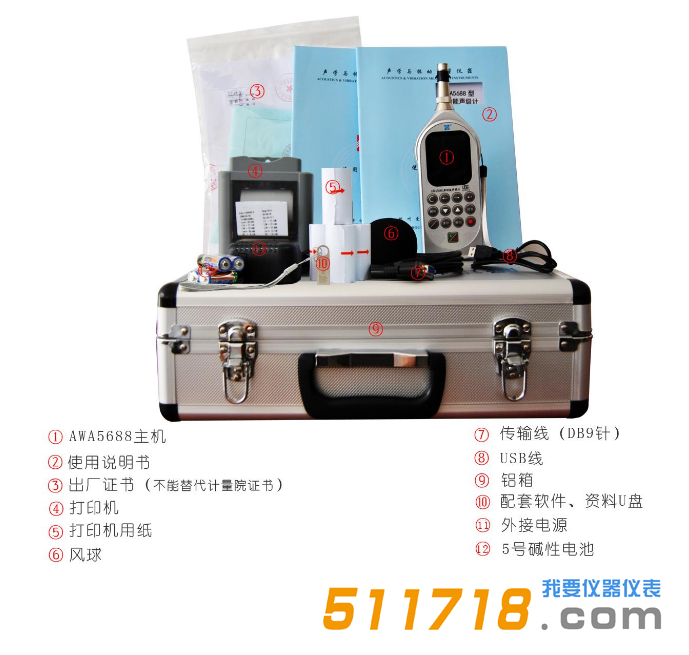

主機

AWA5688主機(含測試傳聲器、前置級等)

(須選配測量軟件)

軟件選配

S5688-00000   基本測量功能

S5688-00101   噪聲統計分析

S5688-00202 1/1 OCT分析軟件

S5688-00303 1/3 OCT分析軟件

S5688-00404 FFT分析軟件

S5688-00013 DOSIMETER軟件

S5688-00509 數字記錄儀（數據采集記錄）

S5688-00508 混響時間測量軟件

硬件選配

GPS定位模塊（內置、含GPS天線）

SD存貯模塊

（內置、含32GB容量SD卡）

AWA8570A型電源模塊

AWA8570B型短信模塊

AWA8570AB型GSM/太陽能電池模塊

AWA8732型延伸電纜（5m、10m、20m）

小三腳架（含帶螺紋夾具）

AWA2581戶外監測箱

AH40打印機（含打印紙5卷、說明書）
