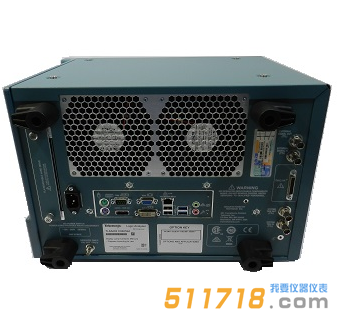

美國Tektronix(泰克) TLA6402邏輯分析儀是提供對數字系統功能進行診斷、驗證和優化所需的性能的邏輯分析儀。

美國Tektronix(泰克) TLA6402邏輯分析儀產品簡介：
?實惠的TLA6400系列邏輯分析儀提供對數字系統功能進行診斷、驗證和優化所需的性能
?TLA6400系列還提供完整的信號完整性診斷工具套件，可讓您快速隔離、識別和檢定難檢問題
?為當今的應用增添大量支持，是幫助您應對當今數字設計*有診斷挑戰的理想工具
?使用已獲專有的25 GHz MagniVu技術，準確測量定時關系
?TLA6400系列采用單一的集成采集結構，消除了其它邏輯分析儀結構固有的定時偏移問題
?時鐘速率高達667 MHz，數據速率高達1333 Mb/s，捕獲總線上的信號
?您現在可以購買所需的功能，在測量需求增長時進行升級
?簡單直觀的拖放式觸發設置，迅速隔離事件
?完善的拖放式測量，如頻率、周期、脈沖寬度、占空比、邊沿?cái)?shù)量，簡便地匯總設計的性能情況
?以各種時間相關格式查看數據，包括波形、列表、圖表、反匯編、源代碼或比較
?使用毛刺觸發，監測設計中的選定信號，在任何一個信號上找到信號完整性問題時觸發采集
?自動標出找到的任何信號完整性問題，迅速識別關心的信號
?*有的iCapture功能，通過一只探頭同時觀察數字?jǐn)?shù)據和模擬數據，進一步了解問題
?使用iView 查看數據時間相關的數字畫面和模擬畫面，追蹤模擬域和數字域中的信號完整性問題

美國Tektronix(泰克) TLA6402邏輯分析儀產品特點：
?杰出的性能，簡便易用，調試、驗證和優化數字系統
?40 ps分辨率MagniVuTM采集技術，準確觀察系統中的信號關系
?狀態速率－時鐘速率高達667 MHz，數據速率高達1333Mb/s，對很快速的同步總線進行采樣
?15 英寸顯示器，選配觸摸屏，查看更多數據，*效瀏覽數據
?4種型號，34/68/102/136條通道，高達64 Mb記錄長度，提供靈活的解決方案，適應任何預算
?拖放式觸發- 把8種不同觸發類型的任意一種觸發類型從表格拖到波形上，TLA 將自動設置觸發條件
?消除錯誤，改善可重復性，節約時間
?拖放式測量-簡便地拖動測量工具條上的圖標，然后放到相關信號上，獲得結果表格
?節約時間，消除復雜性，降低測量不確定度
?完善的信號完整性工具，迅速隔離、識別和調試復雜的信號完整性問題
?毛刺觸發和存儲-可以觸發及突出顯示潛在的信號完整性問題
?TLA6400 系列不僅能夠觸發問題，還能夠用紅色突出顯示懷疑的問題，從而能夠簡便確定需要進一步考察哪些信號
?iCapture-使用泰克*有的iCapture功能，把懷疑的信號傳送到TLA6400系列的模擬輸出上
?而不需要使用示波器探頭重復探測，縮短調試時間
?iView-以時間相關的方式同時觀察邏輯分析儀數據和示波器數據，在數字域和模擬域中追蹤信號完整性問題

美國Tektronix(泰克) TLA6402邏輯分析儀產品應用：
?數字硬件驗證和調試
?監測、測量和優化數字硬件性能
?嵌入式軟件整合、調試和檢驗

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

美國Tektronix(泰克) TLA6402邏輯分析儀技術參數：

特點	TLA6401	TLA6402	TLA6403	TLA6404
通道數量	34	68	102	136
定時分辨率	40 ps
高速定時很大定時	25 GHz (40 ps) with128 Kb 記錄長度
采樣率 (一半通道/全部通道)	3.2 GHz / 1.6 GHz
很大狀態 時鐘速率	333 MHz (標配) 667 MHz (選項IT)
很大狀態數據速率	667 Mb/s (標配) 1333 Mb/s (選項IT)
很大記錄長度	2 Mb (標配) 4 Mb (選項 1S) 8 Mb (選項 2S) 16 Mb (選項 3S) 32 Mb (選項 4S) 64 Mb (選項 5S)
模擬復用	4 條固定通道(標配) 選項AM 可以把任意信號(用戶可以選擇)輸送到4 個輸出BNC 上
探測選項(單獨訂購)	P5910-17 通道通用探頭 P5934-34 通道Mictor 探頭 P5960-34 通道D-MAX 探頭

操作系統	Microsoft? Windows? 7 Ultimate, 64-位
處理器	Intel? Core i3-2120, 3.3 GHz, 3M 高速緩存
芯片組	Intel? Q67 芯片組
內存	2 × 2 GB DIMM, 總計4 GB DDR3, 1066 MHZ, PC3-8500
聲音	線路輸入，線路輸出，麥克風輸入連接器
可移動硬盤	3.5 英寸, ≥ 500 GB 串行ATA, 7200 RPM
光驅	內置4.7 GB DVD ± R/RW
外部顯示器端口類型	一個DVI-I連接器(主端口-數字和模擬)和一個VGA 連接器
外部顯示器分辨率	很高1920 × 1200 非隔行掃描，32 位彩色,主顯示器和輔助顯示器各一個
網絡端口	兩個10/100/1000 局域網端口，帶有RJ-45連接器
USB 端口	五個USB 2.0 端口和兩個USB 3.0 端口。可以在BIOS 中使USB 端口失效
電壓范圍/ 頻率	90-264 V AC at 47-63 Hz
能耗	很大400 W
