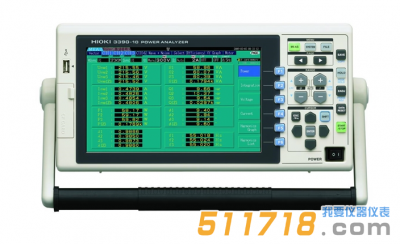

日本HIOKI(日置) 3390-10功率分析儀是一款寬頻帶，多用途型號，高性能儀器，是3390的高精度版本，實現很高±0.1%的高精度。

日本HIOKI(日置) 3390-10功率分析儀產品簡介：

?是3390的高精度版本，實現很高±0.1%的高精度

?*有量程統一精度，即便改變量程也保證±0.1%

?完善馬達分析功能（對應電相角測量，矢量控制）

?高速諧波分析功能(50 ms 數據更新率)

?變頻器干擾分析（FFT功能）

?通過鉗式傳感器輕松測量變頻器功率

?3390-10主機無法單獨測量，需按照測量目的選購不同的電流傳感器和電壓線

日本HIOKI(日置) 3390-10功率分析儀測量項目：

?電壓 (U), 電流(I), 電壓/電流峰值 (Upk/Ipk), 有功功率(P), 無功功率 (Q), 視在功率 (S), 功率因數(λ),相位角 (φ), 頻率,電流累積(Ih), 功率累積(WP), 效率 (η),電壓率/電流紋波率 (Urf/Irf)

?干擾測量 (FFT 算法處理): 電壓/電流的RMS頻譜

?諧波測量（ RMS值，含有率，相位角，總畸變率，不平衡的因素）

?附加功能（可選9791或9793安裝在主機中） ：扭矩，轉速，頻率，轉差率，或發動機輸出

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

日本HIOKI(日置) 3390-10功率分析儀技術參數：



測量線	單相2線，單相3線，三相3線，三相4線，電壓4ch，電流4ch，通道間絕緣
測量項目	電壓 (U), 電流(I), 電壓/電流峰值 (Upk/Ipk), 有功功率(P), 無功功率 (Q), 視在功率 (S), 功率因數(λ),相位角 (φ), 頻率,電流累積(Ih), 功率累積(WP), 效率 (η),電壓率/電流紋波率 (Urf/Irf)
	干擾測量 (FFT 算法處理): 電壓/電流的RMS頻譜
	諧波測量（ RMS值，含有率，相位角，總畸變率，不平衡的因素）
	附加功能（可選9791或9793安裝在主機中） ：扭矩，轉速，頻率，轉差率，或發動機輸出
諧波測量	輸入： 4通道，同步頻率范圍： 0.5Hz到5kHz ，
	諧波分析次數：很大100以?xún)?nèi)
干擾測量	通道數: 1通道 (從CH1到CH4通道中選擇1),
	很大分析頻率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz
測量量程	電壓量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V
	電流量程: 當使用20A的額定傳感器時... *400m/ *800m/ 2/ 4/ 8/ 20A (*當使用選件9277)
	當使用200A的額定傳感器時... 4/ 8/ 20/ 40/ 80/ 200A
	當使用50A的額定傳感器時... 1/ 2/ 5/ 10/ 20/ 50A
	當使用500A的額定傳感器時.. 10/ 20/ 50/ 100/ 200/ 500A
	取決于電壓和電流組合的范圍
	（功率范圍： 6.0000W以2.2500MW ）
	頻率范圍: 0.5Hz到5kHz
基本精度	電壓： ±0.05% rdg. ±0.05% f.s.
（45Hz～66Hz）	電流： ±0.05% rdg. ±0.05% f.s. （和專用電流傳感器組合精度）
	有功功率： ±0.05% rdg. ±0.05% f.s. （和專用電流傳感器組合精度）
	※沒有規定3390-10高精度型號和電流傳感器高精度型號的分別的精度（高精度）
同步頻率范圍	0.5Hz 到 5kHz
頻段	DC, 0.5Hz 到 150kHz
數據更新率	50ms ( 測量諧波，取決于同步頻率小于45Hz時 )
顯示刷新率	200ms (從內部數據更新率中獨立，波形，F(xiàn)FT根據畫面而定)
數據保存時間間隔	關, 50m～500ms, 1～30s, 1～60分鐘，15檔切換
外部接口	LAN, USB ( 通訊/儲存), RS-232C, CF卡, 同步控制
電源	100 到 240V AC, 50/60Hz, 140VA max.
體積 重量	340mm 寬 × 170mm 高 × 157mm厚, 4.8kg
附件	3390說明書× 1 ，3390-10說明書× 1，3390-10測量指南× 1 ，電源線× 1 ， USB線× 1 ， D - Sub用連接器× 1 （ 僅裝備9792或9793時） ，彩色標簽× 2
