激光

雙2級激光光源

瞄準系統

內置有同軸攝像頭，激光手動聚焦；

三角架帶調節光束方向云臺

微調適配器（±1°傾斜，±1.5°平移），重復性約 5 mm@ 100m

工作溫度

+5 °C … +40 °C (41 °F … 104 °F)

重量

Approx. 30 kg (包括儲物箱，不包括三腳架)

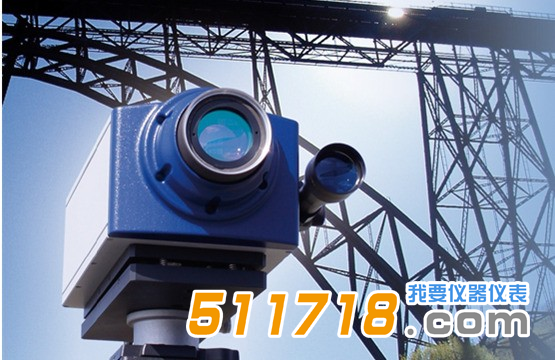

RSV-I-150光學頭

短距鏡頭

長距鏡頭

光學性能

手動聚焦
*小距離 1 m
*大距離4 m

手動聚焦
*小距離 5 m,

*大距離>300 m

空間分辨率

激光光斑 135 μm @ 1 m,
景深 9 mm @ 1 m

激光光斑 7.5 mm @ 100 m,
景深 28.7 m @ 100 m

激光

指示激光：波長532 nm（綠色），有效輸出功率<1 mW

測量激光：波長1550 nm（不可見），輸出功率10 mW  2級

信號電平

LED光柱指示；指示返回信號強度

攝像頭

PAL制式 彩色CCD, 765 x 582 pixels

尺寸 L x W x H

402 mm x 165 mm x 145 mm 包含鏡頭

工作溫度

+5 °C … +40 °C (41 °F … 104 °F)

重量

~8 kg (9.8 kg 包含微調適配器)

防護等級

IP63 (dust and spray protection)

控制箱

RSV-E-150-B

RSV-E-150-M

速度輸出

8 個數字式速度解碼檔位

8 個數字式速度解碼檔位

0.4mm / s / V-100mm / s / V，
滿量程（峰值）1m / s;
輸出電壓 ±10 V，
BNC接口

12.25 mm / s / V - 2450 mm / s / V，
滿量程（峰值）24.5米/秒;
輸出電壓 ±10 V，
BNC接口

位移輸出

16 個數字式位移解碼檔位
1μm/ V - 100 mm / V，
滿量程（峰峰值）2 m，
輸出電壓 ±10 V，
BNC接口

16 個數字式位移解碼檔位
0.1225μm/ V - 12.25 mm / V，
滿量程（峰峰值）245 mm，
輸出電壓 ±10 V，
BNC接口

分辨率 3

速度：<0.5μm/ s /√Hz
位移0.3 nm

速度: < 5 μm/s/√Hz
位移 0.38 nm

帶寬

0 Hz … 25 kHz

0 Hz … 2,000 kHz

高通濾波

100 Hz, 10 Hz

100 Hz, 10 Hz

低通濾波

1 kHz, 5 kHz

1 kHz, 10 kHz, 100 kHz

RSV-E-150 控制器總體規格

視頻輸出

CVBS 信號, 1 V p-p/75 Ω, BNC, PAL 制式

直流電壓輸出

12V DC 可選監視器

設置

LCD顯示，通過USB進行軟件遠程控制（提供控制應用面板）

信號電平

LED條指示器和RSSI電壓輸出（BNC）

尺寸 L x W x H

235 mm x 320 mm x 150 mm (1/2 19“, 42   HP/3 U)

工作溫度

+5 °C … +40 °C (41 °F … 104 °F)

重量

6 kg

電源

AC適配器：100 VAC ... 240 VAC±10％，50 / 60Hz
直流電壓連接：12 VDC ... 24 VDC±10％

輸入功率

Max. 75 W, max. 60 W for DC power   supply

防護等級

IP20

PC接口

USB 1.1, system remote control

遵守標準

Laser safety

IEC/EN 60825-1 (CFR 1040.10, CFR   1040.11)

Electrical safety

IEC/EN 61010-1

EMC

IEC/EN 61326-1
