德國Polytec Vibroflex QTec?超低噪聲光學頭采用多通道探測技術，充分利用光的粒子性，確保任何測試環境下測試數據真實可靠!可配備不同光學鏡頭進行切換，滿足不同的景深需求!

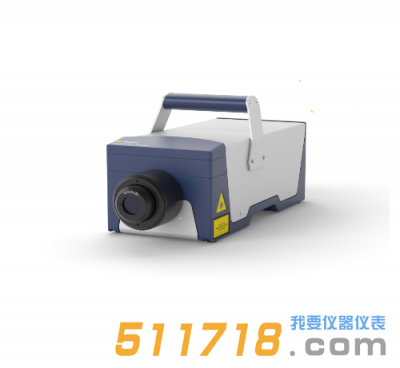

德國Polytec Vibroflex QTec?超低噪聲光學頭產品簡介：

德國Polytec公司全新研發的QTec? 超低噪聲光學頭，采用多探測通道技術，具有全四倍優勢!該具有革新意義的技術已獲國際專有保護，是激光測振技術發展史上的又一突破!

1、QTec?技術發展,追求品質

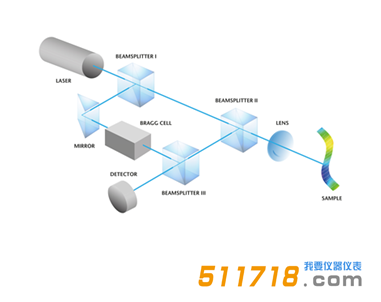

激光多普勒干涉儀–激光測振儀的核心

QTec? 作為一種激光多普勒技術，首先具有：

·無任何附加質量影響;

·高線性度和動態范圍;

·大帶寬;

·其它非接觸式激光測振儀所具有的全部優點;

·但遠遠不止如此!

2、QTec?的優勢何在?

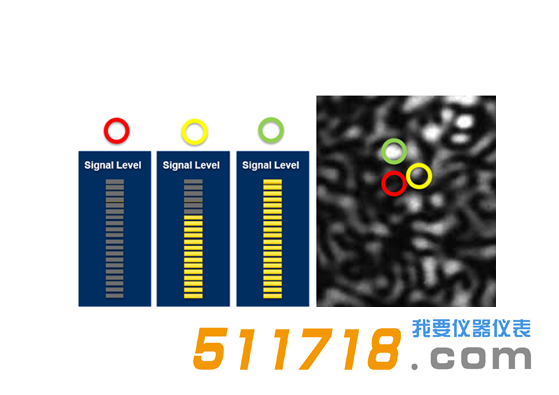

激光在粗糙的表面上聚焦時，反光強度與散斑噪聲有關，普通單探測通道系統收集暗面的反射激光時，由于散斑效應會出現無反射光或探測不到反射信息。全新的QTec?低噪音光學頭，采用4探測通道技術，不浪費每一個光粒子，同時探測多個散斑，更大幾率獲得高質量數據和低噪聲。

QTec?使用多個探測通道，并結合來自樣本的讀數以獲得一致結果。

·信號始終保持穩定

·信噪比顯著提升

·測試結果清晰，便于解讀及后處理

QTec?充分利用光的粒子性，任何測試環境下確保測試數據真實可靠，專為以下具有挑戰性的測試領域而設計：

·工程表面

·橫向移動或旋轉部件

·遠距離測試

·生物樣本

3、QTec?的應用實例

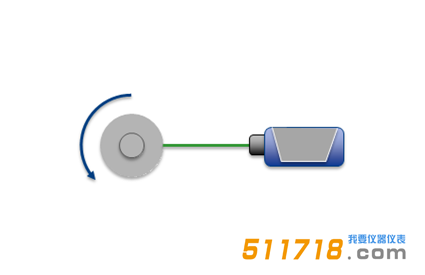

01 旋轉物體測試：

測量軸的徑向測試，如彎振。

結構在旋轉時散斑效應呈周期性變化，散斑噪聲限制了測量分辨率。

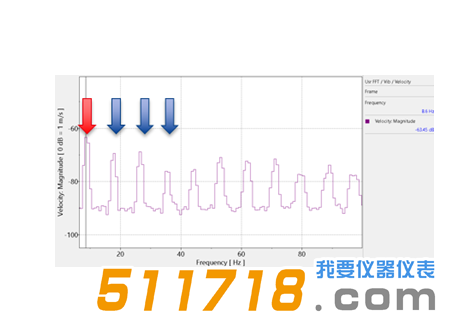

周期性散斑圖樣諧波n* frot

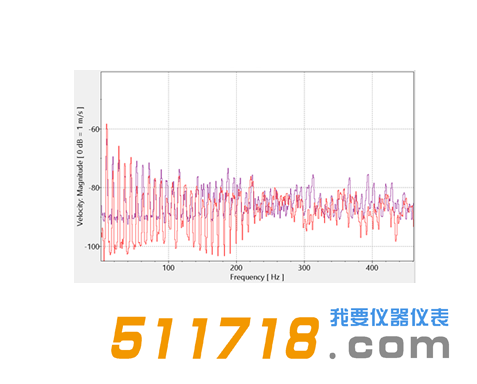

QTec? 能顯著降低噪聲：

本底噪聲減小10dB

高頻段減小可達20dB

02 在頸部測量心跳：

該測試具有挑戰性：病人的皮膚會隨著每一次心跳發生移動，而且是橫向的，動脈內的壓力波動會產生散斑;病人本身總會發生輕微的位置移動。

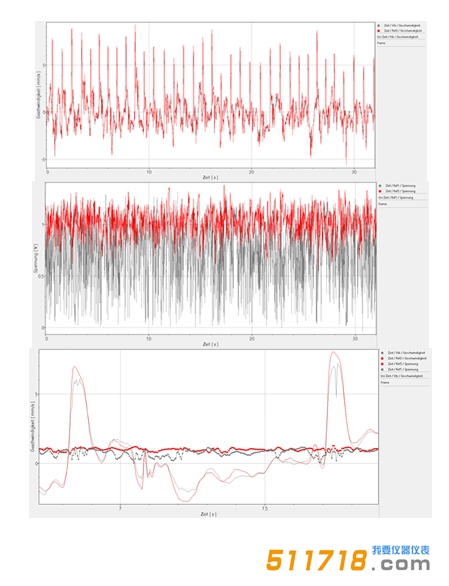

?多探測通道測量結果 (QTec)

?單探測通道測量結果

根據測試結果我們可以看到，單個探測通道的信號電平下降顯然與信號失真有關，其值幾乎下降到0;而QTec的信號電平不受信號失真影響，其信號電平明顯更高!

QTec的頻譜曲線可以很好地用來揭示病理特征信息。單個探測通道系統或許也可以測量，但是QTec能提取全部細節信息!

德國Polytec Vibroflex QTec?超低噪聲光學頭典型應用：

工程表面

橫向移動或旋轉部

遠距離結構

生物樣本

德國Polytec Vibroflex QTec?超低噪聲光學頭技術參數：
