手持測溫熱像儀是集可見光和熱成像圖像為一體的新一代手持測溫產品，內置高靈敏度紅外探測器和高分辨率可見光探測器，可有效探測溫度變化，對目標進行*準測溫。

手持測溫熱像儀是集可見光和熱成像圖像為一體的新一代手持測溫產品，內置高靈敏度紅外探測器和高分辨率可見光探測器，可有效探測溫度變化，對目標進行*準測溫。配合雙光融合、畫中畫等圖像處理技術，實現熱成像和可見光圖像融合疊加，從而提高人們對圖像細節的辨識。熱像儀根據人體工程學設計原理，握持操作，可廣泛應用于電力、冶金、機械設備、管道等預防性檢測場景，也可用于建筑、科研領域檢測和消防領域的救援工作等場景。

?？禍y溫熱像儀操作步驟：

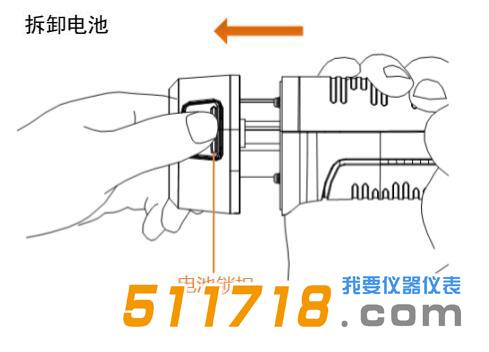

1. 手持熱像儀主機，另一手按住電池鎖扣，按照箭頭方向拉出電池。

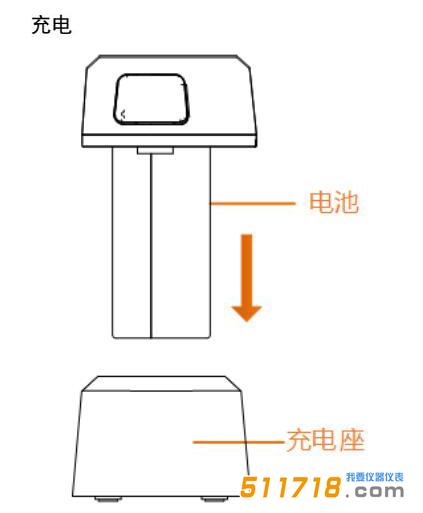

2. 將電池按照箭頭方向插入充電座充電。

充電座上的指示燈顯示紅色表示正在充電中。

3. 電池充滿后，將電池從充電座上拔出。

4. 將電池凸槽的一側和熱像儀上的凹孔對齊，向內推進滑軌，安裝電池。

2 通過數據線充電

若需便捷充電，可通過數據線連接熱像儀和適配器進行充電。

注意：請在熱像儀中安裝電池，再通過數據線充電。

打開USB接口或TYPE-C接口卡蓋，將數據線一端連接至熱像儀，另一端連接至適配器進行充電。

開機

熱像儀電量充足時，取下鏡頭前的保護蓋，通過長按開關鍵，開啟熱像儀。開機完成后，進入觀測界面。

熱像儀電池電量不足時，請及時充電或更換電池，避免影響熱像儀使用。

關機

可通過手動或自動完成關機操作。

手動關機：

通過長按 鍵，完成設備關機。

自動關機：

根據設置的關機時間，自動完成設備關機。

按下ok鍵，進入本地 → 設備設置 → 自動關機，根據需求設置自動關機時間。

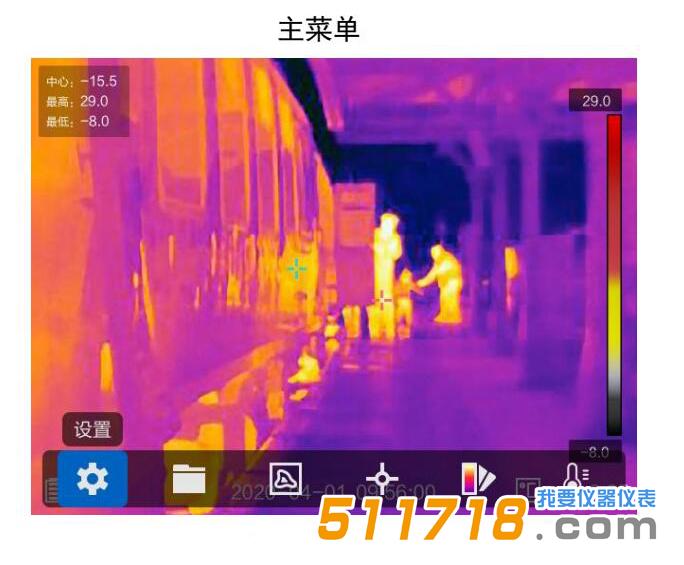

主菜單說明

觀測界面，點擊觸摸屏或短按 鍵，顯示主菜單。

?？禍y溫熱像儀操作方法：

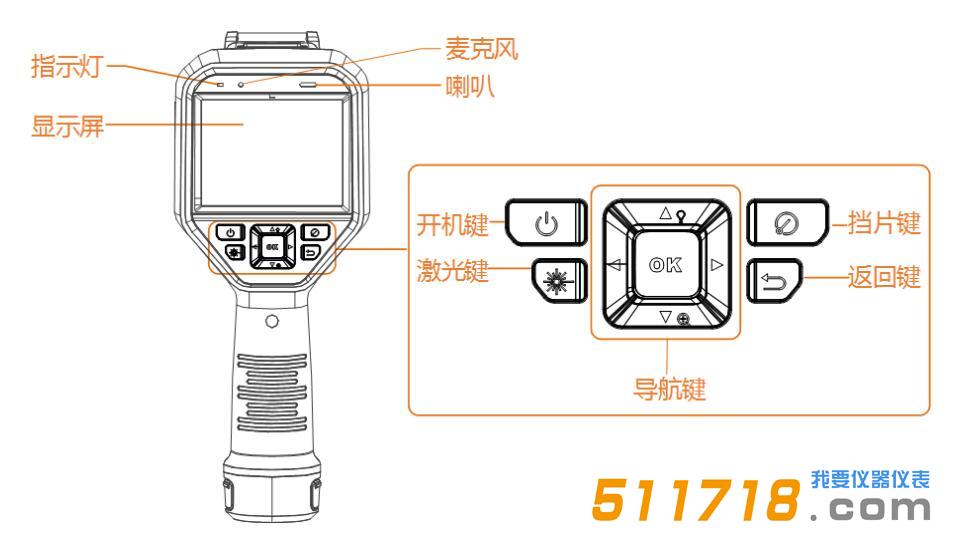

熱像儀可通過按鍵和觸摸顯示屏進行操作。

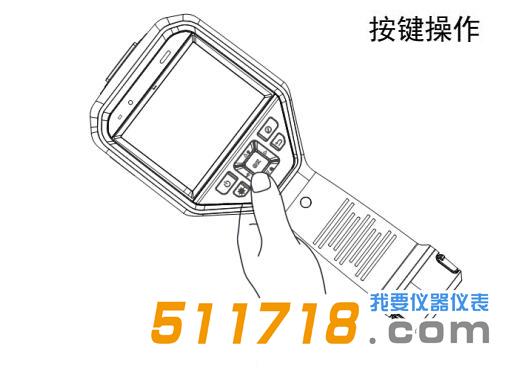

按鍵操作

通過按壓鍵盤去使用熱像儀。

觸摸操作

通過點擊顯示屏去使用熱像儀。

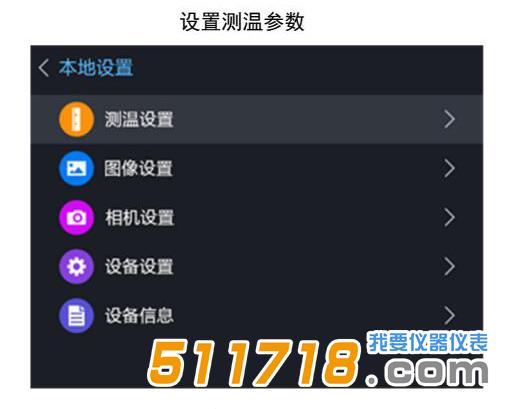

設置測溫參數

測溫參數影響測溫結果的準確性，測溫前請先設置測溫參數。

前提條件

如需初始化測溫數據，在觀測界面，短按ok鍵，選擇設置，短按ok鍵，進入設備設置 → 設備初始化，設

置初始化測量工具，初始化測溫數據。

?？禍y溫熱像儀操作步驟：

1. 觀測界面，短按ok鍵。

2. 選擇設置，短按ok鍵。

3. 選擇測溫設置，短按ok鍵，進入設置菜單，可通過上、下鍵選擇參數項。

測溫范圍

選擇測溫的溫度范圍或自動切換測溫范圍。

發射率

根據監控的物體，設置對應目標的發射率，發射率查詢請參見“附錄A ”。

測溫距離

觀測目標與熱像儀之間的距離。根據需求可設置自定義距離參數，或根據目標的遠近設置近景、遠景和通用的距離。

環境溫度

當前觀測環境的平均溫度。

反射溫度

當場景中存在高溫目標，如果被測目標的發射率較小，并且被測目標反射了高溫目標時，需要設置反射溫度，反射溫度數值要設置成高溫目標的溫度值。

濕度

當前觀測環境的濕度。

溫度偏移修正

設備存在溫度偏差，設置該參數用于簡單校準。

4. 短按ok進行參數設置。

5. 短按ok，再短按返回保存并退出。

海康測溫熱像儀主要性能：

● 支持實時監測場景溫度。

● 支持熱成像圖像和可見光圖像融合顯示。

● 支持將錄像和抓拍的圖片存儲在SD卡。

● 支持多種偽彩模式選擇，配合報警功能，可根據設置的偽彩模式實現顏色報警。

● 支持Wi-Fi和Wi-Fi熱點連接。

● 支持通過藍牙耳機接收語音。

以上為?？滴⒂癏16測溫熱像儀操作說明和注意事項，僅供操作參考，實際使用請在技術人員指導下操作，如需采購海康微影H16測溫熱像儀請撥打電話400 901 1718。
