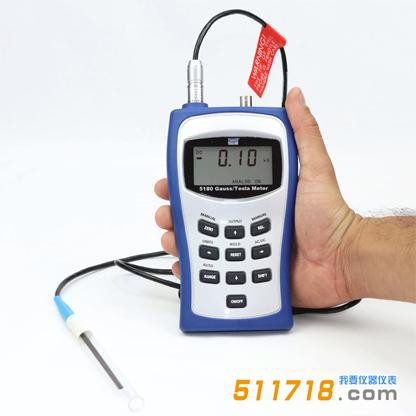

5180高斯計使用霍爾探頭測量磁場，可以測量磁場的高斯值、特斯拉值和安平/米值。5180的量程范圍0.01mT(0.1G或0.01KA/m)到3.000T(30.00KG或2388KA/m)，可以測量恒定磁場(DC)和交變磁場(AC)。

5180高斯計儀表工作前的準備

1. 在儀表關機狀態下，用力按電池后蓋，向儀表尾端推動以打開后蓋。

2. 按照電池盒內的*性指示裝入四節AA1.5V堿性電池，合上電池后蓋。

3. 使用外部電源適配器，要注意適配器的電壓與電流及輸出*性。

4. 按下探頭連接端子的鍵溝，將端子插入到主機中，完全安裝后端子將會被鎖住;按下鍵溝可以將探頭取出，而不是直接拉扯探頭電纜。

啟動

按下電源啟動按鈕，“滴”的一聲后所有顯示符號都出現在顯示屏上。

儀表首先進行自檢，如果偵測到故障則會顯示“Err”并在其后顯示3位錯誤代碼，電路錯誤將會被自動重新檢測，錯誤代碼也會在每次檢測后顯示在屏幕上。如果儀表有故障則會一直處于自檢狀態，只有自檢順利通過每一個功能檢測才可以進行下一步操作。如果自檢出現錯誤而后又完成自檢則不能忽視這個現象，因為它預示儀表有間歇性故障，應該及時查找出并被糾正。

儀表完成自檢后將會啟動自動校準，在場階段中儀表會顯示校準過程信息“CLAX”。如果沒有連接探頭校準將會自動暫停并且提示錯誤，顯示“Err”并伴隨閃爍“PROBE”。

為符合每一個技術參數中的數值，要求儀表預熱15分鐘。

常見的錯誤代碼如E064和E067等一般是損傷到探頭末端的傳感器部件造成的。

儀表的參數有一部分是存儲到儀器內部并被記錄，儀器關機并重啟后這些設置的參數仍然有效。這些參數有：

·量程設置(包括自動量程)

·模式(AC或者DC)

·顯示單位(高斯(G)、特斯拉(T)、安培·米)

·輸出功能

測量顯示單位設定

儀表可顯示的單位有：高斯(G)、特斯拉(T)、安排/米(A/m)。按下“SHIFT”鍵，然后按下左方向鍵，這時按上下方向鍵可以在屏幕上觀察到選擇的G、T、Am。顯示單位的設定將會保存，儀表再次開機仍然有效。

量程設定

儀表有三個固定的量程檔，可以自動或者手動選擇合適的量程檔。量程進位為10倍的關系，的量程檔具有的分辨率，的量程檔具有的量程范圍。

在自動量程檔模式下，如果讀數到達量程檔的95%，將自動切換到高量程檔上，如果讀數小于當前量程檔的9%，將自動切換到低量程檔上。在自動量程模式下，量程切換在更新速率略有下降時悄然切換的。

注：在相對模式功能開啟狀態下，自動切換量程將會被自動取消。

手動選擇量程檔，首先按下“RANGE”按鍵，這時屏幕上將會閃爍“RANGE”。按上下方向鍵選擇需要的量程檔。設定自動量程檔，按下“SHIFT”鍵，然后按下“RANGE”鍵。

量程檔的設定將會存儲在儀表中，儀表再次啟動后量程設定仍然有效。

保持模式設定

在一些測試應用中需要保持讀數的值或者值，以及*值(可正、可負)。

值保持功能是將算術值保持到屏幕上，例如讀數+125.0大于+99.0和-150.0。

值保持功能是將算術值保持到屏幕上，例如讀數-125.0小于-99.0和+150.0。

峰值保持功能是在儀表的響應時間內抓取和保持磁場的峰值。峰值可以正或者負值，是儀表測試到磁場的*值。例如，峰值-100.0高于峰值+90.0。

設定保持模式的方法是，先按下“SHIFT”鍵，然后按下“RESET”鍵。左右方向鍵選擇保持模式，值保持在屏幕上顯示“MX”，值保持顯示“MN”，峰值保持顯示“PK”，關閉保持功能則顯示“OFF”。

在AC測量模式下峰值保持和值保持的區別是，值是磁場實時測量的算術值，峰值則是波形的振幅的值(可正，可負)。

美國BELL 5180高斯計使用方法先介紹到這里，如果想了解更多儀器操作方法可關注華儀通泰抖音號，獲取更多視頻操作教程。
